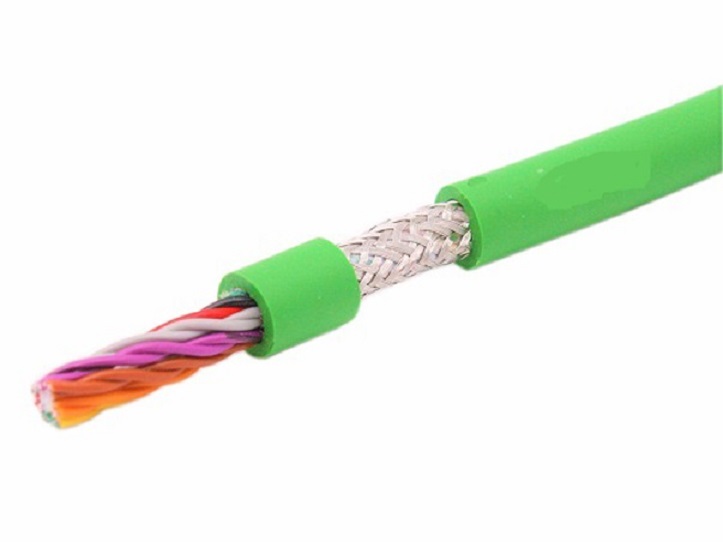

TOP900CY-TP 聚氨酯双绞单护套屏蔽拖链电缆

◆ 用 途

拖链电缆线芯成对镀锡丝经纬编织,多组总成缆再以镀锡丝编织电缆本体,特别适用于对抗电磁干扰要求更高的工业环境移动安装场合.
适用于连续往复运动下的安装,特别是工业作用环境下动力拖链或移动机械部件内需要无差异变化的稳定信息传导与监控的频繁弯曲场合.
如现代化机械标准部件的拖链中以及物流系统,操控系统,机械自动化系统等.
数控机床,电子设备,五金冲压,木材石材机械,玻璃与门窗机械,注塑机,机械(人)手,建筑机械,重型机器厂,汽车制造,起重运输设备,自动化仓库,码头,消防车的室内外环境需要屏蔽的场所.

◆ 产品详细参数

导线：多股超细精绞无氧裸铜丝,符合VDE0295 CLASS 6标准

绝缘：特制混合弹性体/TPE/TPU材料

颜色代码：＜0.5mm²颜色标识,全彩色线芯或A线:黑,棕,蓝,紫,粉红,橙与B线黑色芯线成对;
      ≥0.5mm²黑色数字白色号码编码,相邻数字编码成对

线芯结构：两芯双绞结构后分层集束,防扭结构结构设计
内衬层：柔性无纺布包裹
屏蔽：裸铜丝（镀锡铜丝可选）铜网编织屏蔽,密度80%以上

护套材料：特制PUR聚氨酯护套材料

护套颜色：黑色(RAL9005)

     灰色(RAL7001)

     橙色(RAL2003)

      绿色

额定电压：＜0.5mm²:300/300V;
      ≥0.5mm²:300/500V

测试电压：3000V

移动安装弯曲半径：5~7.5×D

移动安装使用温度：-40℃~+80℃

阻燃性：符合IEC60332-1-2+EN60332-1-2

耐油性耐化学性：参见成对分屏+总屏蔽拖链电缆参数附表

接地保护芯线：G=含黄/绿双色接地保护芯线

        X=无黄/绿双色接地保护芯线

◆ 产品特性

移动特性：敷设行程:＞100m,加速度50m/S2,移动速度8m/S

     弯曲寿命：45次/分钟,＞1000万次循环弯曲的拖链(坦克链)专用高柔性电缆设计寿命
特性：低粘性表面 耐寒、防水解和微生物、防油与和冷却剂

抗辐射，耐臭氧、耐候性、耐酸碱、抗溶剂

高耐磨性、耐刻痕、高的机械负荷、优异耐曲挠，抗扭性

防水,防油,抗紫外线,耐候性能优异、低温保持柔软

高柔性耐弯折,耐磨性能承受一定的机械外力

符合认证：CE ROHS

◆ 订购说明

标准长度:（100,200,300,500,1000）
包装形式:≤30kg时卷装,大于30kg时盘装
订货时请注明包装规格（如1×500m盘装或5×100m卷装）
