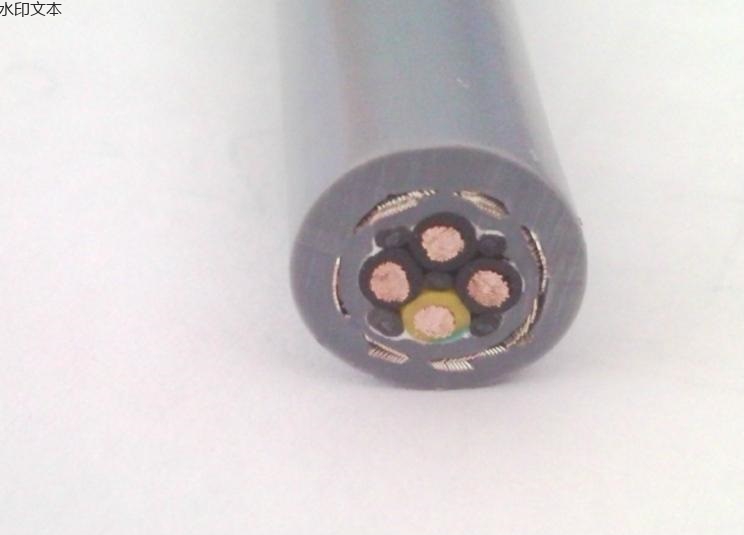

双层屏蔽信号电缆

◆ 用 途

用于电子控制设备，机床等机械设备等系统中的数据及信号传输。特别适合用于工业环境中，干燥或者潮湿的室内，该线缆如果要在室外露天安装，必须做好防紫外线防护。芯线对绞，大幅降低线缆内部芯线之间的电磁干扰。芯线双绞，双层屏蔽结构，可采用铝箔+铜网，或者分屏+总屏结构，具有较强的抗外界电磁干扰能力，保证数据及信号稳定传输。

◆ 产品详细参数

导体：多股精细裸铜丝，符合符合IEC 60228/VDE 0295，5类导体

绝缘：特制PVC材料

芯线：芯线绞合成缆，彩芯标准符合DIN 47100

JZ黑色芯线白色数字编码，带黄绿导线

     JB彩芯线，带黄绿导线

     OZ黑色芯线白色数字编码，不带黄绿导线

     OB彩芯线，不带黄绿导线

屏蔽：镀锡铜编织屏蔽

外护套：特制PVC混合材料

外护套颜色：灰色

峰值工作电压：250V (非电源或高电流使用)

测试电压：     0.14mm2: 1200V

              大于0.14mm2: 1500V

绝缘电阻：≥20MΩ/km (20°C)

最小弯曲半径：移动安装：大约15x D（线缆外径）

              固定安装：大约6x D（线缆外径）

工作温度：移动安装   -5°C到+70°C

固定安装-30°C到+70°C

阻燃特性：符合VDE 0472 – 804部分B类测试标准，和IEC 60332-1

◆ 产品特性

**代表芯线颜色

JZ黄绿+数字编码 代码：01

OZ全数字编码     代码：02

JB黄绿+彩芯     代码：03

OB全彩芯         代码：04

注：产品具体参数以详细说明为准，如需要产品价格请向客服人员咨询
