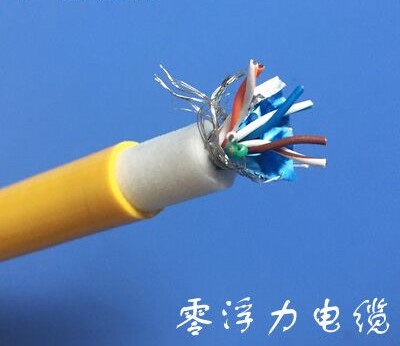

零浮力（ROV漂浮）电缆

一、核心浮力指标（关键）

1. 整缆密度：海水（1.025g/cm³）：1.00～1.03g/cm³；淡水：0.98～1.00g/cm³

2. 水中沉降速度：≤0.05m/s，水中悬浮/微缓下沉，无下坠拖拽力

3. 实现方式：发泡TPU/PUR外护套+发泡TPE绝缘+凯夫拉轻质填充

二、结构参数（由内至外）

1. 导体

6类超细镀锡软铜（VDE0295 CLASS6/IEC60228），截面：0.12～16mm²，多股精绞防折断；信号线常用24/26AWG，动力0.5～6mm²

2. 绝缘：发泡TPE/TPV/FEP/发泡XLPE，低密度减重，耐水解

3. 成缆：动力芯+双绞信号+六类网线/光纤复合；间隙凯夫拉（芳纶）填充承重防扭

4. 屏蔽（按需）：铝箔分屏+镀锡铜编织总屏，编织密度≥85%，S/FTP结构适配六类线

5. 内护套：低粘度改性TPE挤压阻水护套（深水标配）

6. 外护套：发泡聚醚型TPU/PUR（零浮力核心材质），黄/橙/黑三色，耐海水、耐微生物附着

三、电气参数

- 额定电压：300/300V（信号线）、300/500V（动力）、0.6/1kV（大功率ROV）

- 工频耐压：1500V/2000V·1min不击穿

- 绝缘电阻：≥20MΩ/km（20℃）

- 传输：可集成CAT6A双屏蔽网线、同轴、单模光纤复合一体脐带缆

四、环境与机械性能

1.温区

长期工作：-50℃～+80℃（常规）；-40℃～+105℃（高温特种）

2.弯曲半径

- 动态拖拽（水下运动）：7.5×线缆外径D

- 固定敷设：4×D

3.抗拉载荷

常规：250kg～2T；深海定制最大6T，全靠凯夫拉承力层

4.耐水压（水深换算：1MPa≈100m水深）

水压等级 纵向耐压 横向耐压 适用水深

常规款 4.5MPa 10MPa ≤450m

中深水 6MPa 30MPa ≤600m

深海定制 10MPa 70MPa ≤1000m

五、常用复合规格（ROV标配）

1. 小体积摄像缆：2×26AWG电源+CAT6A双屏蔽网线（一体式零浮力）

2. 中小型ROV：3×1.5mm²动力+4P双绞信号+六类网线

3. 深水脐带缆：动力+控制线+光纤+网线复合型零浮力缆

六、耐候特性

耐海水盐雾、耐酸碱、耐水解、耐油、抗海洋生物寄生，长期水下浸泡不开裂、吸水率＜1.5%
