零浮力水面漂浮电缆：主要用于设备间的电气连接，要求在水下环境工作。根据信号传输要求，信号控制线可为多股绞合的单芯、多芯、多对不同组合的芯线组成；根据隔离度要求，屏蔽形式可以分别单独单层屏蔽、单独2层屏蔽，单层总屏蔽，2层总屏蔽等；根据使用要求，可以为纵向水下机器人电缆形式、横向密封形式。
零浮力电缆主要用于设备间的电气连接，要求在水下环境工作。根据信号传输要求，信号控制线可为多股绞合的单芯、多芯、多对不同组合的芯线组成；根据隔离度要求，屏蔽形式可以分别单独单层屏蔽、单独2层屏蔽，单层总屏蔽，2层总屏蔽等；根据使用要求，可以为纵向水下机器人电缆形式、横向密封形式。
纵向水下零浮力电缆：用于舰船穿仓连接，高可靠性的使用环境。要求电缆端面（轴向）能耐水压，在规定试验压力和时间内，不允许有水渗出。
横向水下零浮力电缆：非穿仓用的水下使用环境。要求电缆外护套（径向）能耐水压，在规定试验压力和时间内，电缆绝缘电阻不下降，电缆不变形。
水压分类 | 耐纵向水压能力 | 耐横向水压能力 | |||
水压等级 | 4.5MPa | 6.0MPa | 10.0MPa | 10.0MPa | 70.0MPa |
单根芯线 | 多股镀锡铜丝绞合导体，导体截面积0.12mm2-16mm2。导体绞合填充阻水胶。 | 多股镀锡铜丝或镀银铜丝绞合导体，导体截面积0.035mm2-16mm2。 | |||
多根芯线 | 多股镀锡铜丝绞合导体，导体截面积0.12mm2-16mm2，芯数：2芯-91芯。 每根屏蔽：镀锡线编织(要求屏蔽时)； 总屏蔽：镀锡线编织(要求屏蔽时)。 导体绞合、编织、成缆均填充阻水胶。 | 多股镀锡铜丝或镀镀银铜丝绞合导体，导体截面积0.035mm2-16mm2，芯数：2芯-91芯。 每根屏蔽：镀锡线编织(要求屏蔽时)； 总屏蔽：镀锡线编织，或铝箔绕包+镀锡线编织(要求屏蔽时)。 成缆填充密封胶。 | |||
多对芯线 | 多股镀锡铜丝绞合导体，导体截面积0.12mm2-16mm2，绞对数：2对-91对。 每对：镀锡线编织(要求屏蔽时)； 总屏蔽：镀锡线编织(要求屏蔽时)。 导体绞合、编织、成缆均填充阻水胶。 | 多股镀锡铜丝或镀银铜丝绞合导体，导体截面积0.035mm2-16mm2，芯数：2对-91对，屏蔽形式： 每对：镀锡线编织，或铝箔+镀锡线(要求屏蔽时)编织，或铝箔+引流线 总屏蔽：镀锡线编织，或铝箔绕包+镀锡线编织(要求屏蔽时)。 成缆填充密封胶。 | |||
工作温度 | -50℃-80℃ | ||||
短时耐温 | 可耐130℃，2h低温硫化3m硫化胶 | ||||
护套材料 | 聚氨酯、橡胶 | ||||
耐海水环境 | 适用 | ||||
水下机器人电缆试验标准 | GJB1916-94，GJB774-1989，MIL-DTL-24643 | ||||

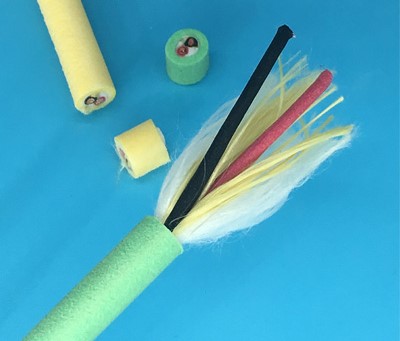

零浮力（ROV漂浮）电缆
一、核心浮力指标（关键）
1. 整缆密度：海水（1.025g/cm³）：1.00～1.03g/cm³；淡水：0.98～1.00g/cm³
2. 水中沉降速度：≤0.05m/s，水中悬浮/微缓下沉，无下坠拖拽力
3. 实现方式：发泡TPU/PUR外护套+发泡TPE绝缘+凯夫拉轻质填充
二、结构参数（由内至外）
1. 导体
6类超细镀锡软铜（VDE0295 CLASS6/IEC60228），截面：0.12～16mm²，多股精绞防折断；信号线常用24/26AWG，动力0.5～6mm²
2. 绝缘：发泡TPE/TPV/FEP/发泡XLPE，低密度减重，耐水解
3. 成缆：动力芯+双绞信号+六类网线/光纤复合；间隙凯夫拉（芳纶）填充承重防扭
4. 屏蔽（按需）：铝箔分屏+镀锡铜编织总屏，编织密度≥85%，S/FTP结构适配六类线
5. 内护套：低粘度改性TPE挤压阻水护套（深水标配）
6. 外护套：发泡聚醚型TPU/PUR（零浮力核心材质），黄/橙/黑三色，耐海水、耐微生物附着
三、电气参数
- 额定电压：300/300V（信号线）、300/500V（动力）、0.6/1kV（大功率ROV）
- 工频耐压：1500V/2000V·1min不击穿
- 绝缘电阻：≥20MΩ/km（20℃）
- 传输：可集成CAT6A双屏蔽网线、同轴、单模光纤复合一体脐带缆
四、环境与机械性能
1.温区
长期工作：-50℃～+80℃（常规）；-40℃～+105℃（高温特种）
2.弯曲半径
- 动态拖拽（水下运动）：7.5×线缆外径D
- 固定敷设：4×D
3.抗拉载荷
常规：250kg～2T；深海定制最大6T，全靠凯夫拉承力层
4.耐水压（水深换算：1MPa≈100m水深）
水压等级 纵向耐压 横向耐压 适用水深
常规款 4.5MPa 10MPa ≤450m
中深水 6MPa 30MPa ≤600m
深海定制 10MPa 70MPa ≤1000m
五、常用复合规格（ROV标配）
1. 小体积摄像缆：2×26AWG电源+CAT6A双屏蔽网线（一体式零浮力）
2. 中小型ROV：3×1.5mm²动力+4P双绞信号+六类网线
3. 深水脐带缆：动力+控制线+光纤+网线复合型零浮力缆
六、耐候特性
耐海水盐雾、耐酸碱、耐水解、耐油、抗海洋生物寄生，长期水下浸泡不开裂、吸水率＜1.5%
